1.產品特點

BRT（YRT）轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為BRT（YRT）型、BRTS（YRTS）型、BRTM（YRTM）型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。BRT（YRT）系列軸承均有三列滾子構成（如右圖），兩列軸向滾子保證穩定的軸向承載能力，一列徑向滾子保證軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。

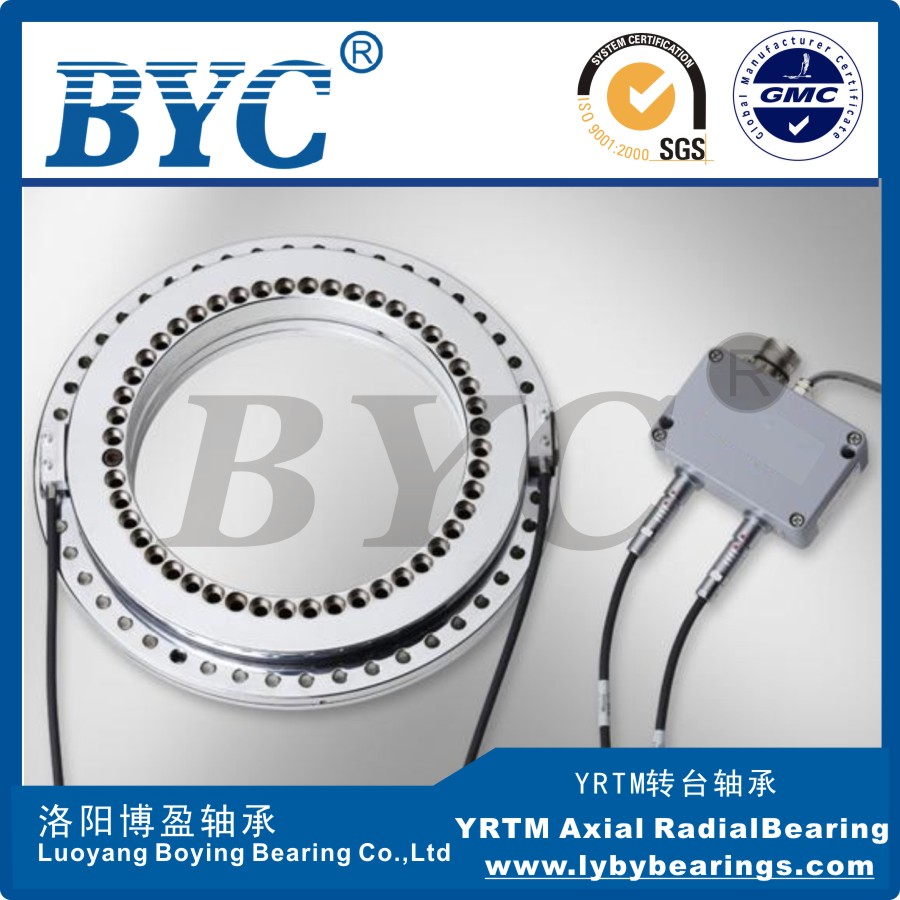

BRTM（YRTM）轉臺軸承是一種加裝鋼柵尺的雙向推力圓柱滾子BRT（YRT）組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以保證機器高精度運轉。帶集成角度測量系統的轉臺軸承角位移的測量在現代工業加有著十分重要的作用，特別在機床行業中，往往對加工件的旋轉角度有很高要求，這就需要對角伴移進行精確的測量和控制。目前對于角位移的測量，較常用的方法有光柵編碼器、磁柵編碼器等，有著精度高（zui高角度分辨率小于等于2角秒）、耐污染，不受電磁影響、環境適應性強等優點。同時，由于是加裝在BRT（YRT）轉臺軸承上，該組合軸承有極高的旋轉精度，又能同時承受軸向載荷、徑向載荷和傾覆力矩，非常適用于機床行業中的高精密數控轉臺、分度頭以及科研實驗和測量等要求較高的領域。實時輸出信號，是直接驅動的理想解決方案.

2.系列型號

BRTM150,BRTM180,BRTM200,BRTM260,BRTM325,BRTM395,BRTM460

3.應用領域

醫療設備-數控轉臺-數控分度臺-精密回轉臺-檢測儀器-精密設備

4.圖紙下載

BRT（YRT）轉臺軸承三維模型下載|三維轉臺設計資料|BYC資料提供|

5.參數表
